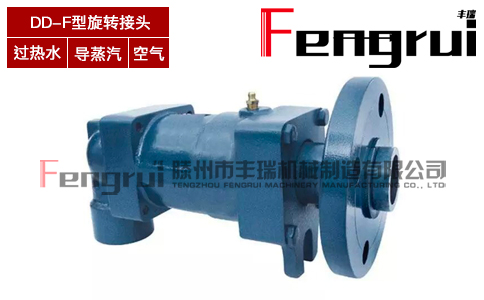

D型旋轉接頭是典型的用不銹鋼波紋管彈性元件作為補償作用的端面密封結構旋轉接頭，比常規的使用補償彈簧的平衡式密封結構及機械密封結構的旋轉接頭來說，與設備主軸的同心度會更好。此類旋轉接頭多用于水蒸氣和煤氣等流體介質加熱的場合。
D型旋轉接頭的雙通路內管固定式，流體介質由90°和通過螺紋固定連接與殼體的內管進入（或引出）配用旋轉體內，返回（或進入）的流體通路內、外管之間的環形孔腔，由外管部件端部由螺紋連接于殼體的管道引出（或進入）。端面摩擦副的動環是由外管帶動一塊轉動的波紋管端面密封環組件，此部件由動環端面密封圈、波紋管和壓緊調節螺母三個零件組裝焊接而成，用壓緊調節螺母通過螺紋副固定連接于外管的端部。摩擦副的靜環是用石墨耐磨材料制作的，它通過檔環、滾珠軸承，由螺塞蓋壓緊固定。當補償?shù)撵o環磨損厚，其軸向減薄量由彈性元件波紋管調節并壓緊。由于波紋管的軸向位移有限，當磨損增大依靠波紋管的軸向位移不能補償其磨損量時，需拆開厚調正壓緊螺母或墊圈的厚度，當補償靜環磨損量很大時，需要換新件石墨環。
使用時需定期通過直通式壓注油杯加注潤滑脂，退出內六角絲堵，可泄放用過的潤滑脂及污物。這種結構的D型旋轉接頭由于壁厚很薄的金屬波紋管隨同外管一塊轉動、承受一定的扭矩，因此對波紋管及其焊接組合件的質量要求較大，即便如此，波紋管端面密封組合件的焊接處和波紋管的破損的幾率比其他零件要大。
