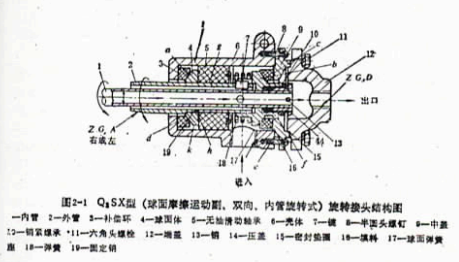

Q型旋轉接頭內部結構圖
從圖中可以看出，動環是固定于外管2上的球面體4和由它帶動一起旋轉并能軸向移動的球面彈簧座17；不償還是兩個靜止或游動的凹形環3，5是無油滑動軸承。
這種Q2型旋轉接頭密封結構有六個密封點，既a、b、c、d、e、f。
a、f點（面）相對轉動密封，是靠彈簧18和被密封點流體壓力在相對運動的球面（動環）4和17（球面彈簧座）與17補償環（經環或游動環）3接觸面（球面）上產生一合適的壓緊力。使兩個光潔的球面緊密貼合而達到密封的目的。兩球面之所以必須光潔、零件的同心度，球面度要求較高，是為了給球面創造完全或接近完全貼合和壓緊力的條件。
c、f點（面），是兩個端面密封。當配用設備振動和搖擺不大，壓緊力合適時，兩個補償環3一般處于靜止?fàn)顟B(tài)，屬于靜密封情況。當配用設備振動和搖擺強烈，壓緊力較大時，由于補償環3點外徑與殼體6點內徑之間因留有較大的間隙，它將隨球面（動環）4和17不同步地在相應的端面上做相對游動，但是相匹配的接觸端面必須光潔、平整。由于軸向力的作用，使補償環3點端面與殼體6點內端面以及中蓋9端面緊密貼近。使c、d兩端面不容易泄漏。
e、f點（面），是密封墊圈15和殼體6、中蓋9和端蓋12端面之間四個靜密封點（面），這種靜密封比較容易處理，一般不發生泄漏或者很少發生泄漏。
配置點無油石墨軸承5點作用主要是支撐?？紤]熱態使用膨脹情況和能軸向移動以補償補償環3軸向磨損減薄量，使球面a、端面d、h始終保持貼近狀態，它與空心軸（外管）2、殼體6之間留有適當間隙（間隙配合范圍）。由于縫隙i、g很小，進入空腔k點流體是微不足道的。只有當旋轉接頭空心軸與配用設備安裝同心度較差，或經運轉使用一段時間后，由于安裝的偏斜，無油軸承5點內外徑被磨偏與相配零件間隙較大時，空腔r將進入流體，但此流體通過a、d兩密封面進行密封也易泄漏。
內、外管隨配機同角速度轉動（殼體是相對靜止的），也就是說內管1、外管2和球面彈簧座17之間保持著相對靜止?fàn)顟B(tài)。為了防止進入和引出流體之間通過零件14和內管之間縫隙互相串通，在球面彈簧座17和內管1之間設計配置了一小段填料密封，用壓蓋14壓緊后再用鎖緊螺母10鎖緊。此段填料密封處于相對靜止的運動零件14和1之間，屬于靜密封情況，這樣就不易泄漏，也不耗費摩擦功。
當摩擦副補償環在運轉使用過程中墨損時，其磨損減薄量，由彈簧元件和被密封的流體介質所產生的軸向壓力將隨時推動球面彈簧座17軸向移動（外管2與球面彈簧座17之間，配有既能傳遞扭矩，又能沿軸向滑動的導向鍵7），使密封面b、c始終保持緊貼。固定于外管2上的球面體4，在彈性元件和被密封介質所產生的剛性連接在外管2上，外管2又與配用設備固定（剛性）連接，無法軸向向左移動以補償左邊（殼體底端）摩擦運動副（如補償環3）的磨損減薄量。在殼體6底端面d給補償環3端面d一個大小相等、方向相反的一個向右的軸向力，在軸向力的作用下，由于外管2和球面體4無法軸向向左移動，殼體將自動向右移動以補償這一磨損減薄量。這是旋轉接頭安裝使用時，流體進入和引出管道連接應配置一段撓性連接的原因。也是它的支承、吊掛和止轉結構軸向不能剛性固定的原因所在。
